實驗室安瓿瓶灌封機封口時出現(xiàn)裂頭的原因

文章來源：http://www.qdtattoo.com 發(fā)布時間：2023-08-12 瀏覽次數(shù)：238

實驗室安瓿瓶灌封機封口時出現(xiàn)裂頭的原因會有哪些？

我們在實驗室里做安瓿瓶封口的時候，常常會遇到封好的安瓿瓶莫名其妙出現(xiàn)裂口的原因，有些是直接裂開，有些是肉眼很難發(fā)現(xiàn)的細微裂痕，不管是安瓿瓶的拉絲封口也好，還是掃吹式熔封也好，我們把測試中碰到的問題和解決方案分享給大家以便提供幫助。

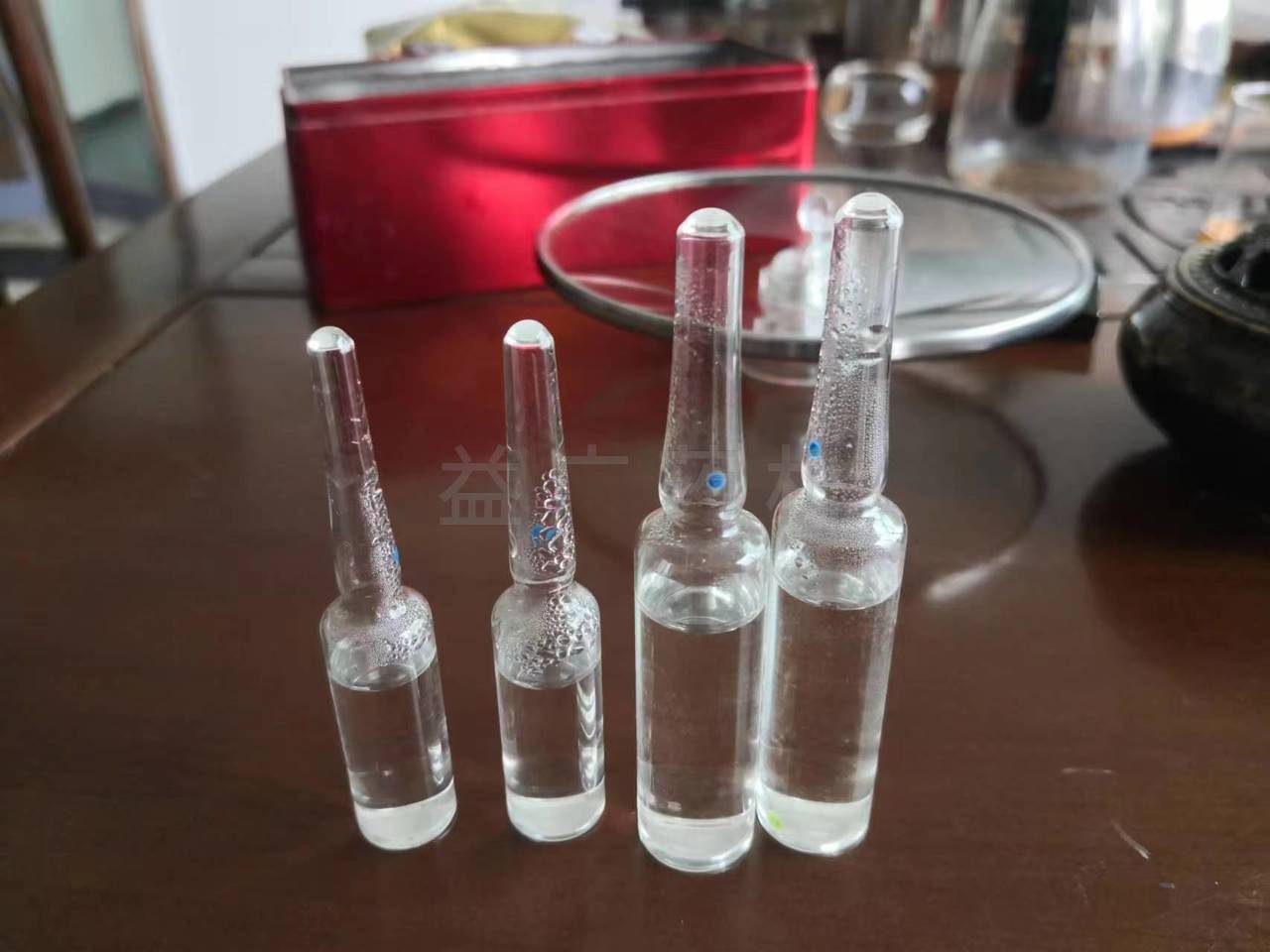

安瓿瓶封口的重點是瓶頸以上不能有水珠，水汽等，不然封口成型率低，封口后冷卻時一定時間內(nèi)不能讓液體流入瓶頸內(nèi)，不然瓶口的急速降溫會導(dǎo)致安瓿瓶炸裂等。火焰封口時間的掌握，封好口的安瓿瓶不能長時間在火焰下繼續(xù)加溫，容易把玻璃壁給熔薄，后期承壓不夠，灌裝的液體溫度太低，在灌裝到安瓿瓶內(nèi)后封口會在瓶壁形成一層薄薄水霧，這樣也可能導(dǎo)致瓶子出現(xiàn)裂口的問題，這樣的情況在天冷的環(huán)境下容易出現(xiàn)；中硼硅和低硼硅的安瓿瓶在封口上是有明顯區(qū)別的，經(jīng)過驗證，低硼硅的安瓿瓶是不太適合掃吹式封口的，轉(zhuǎn)圈的在一個范圍融封，瓶頂端會出現(xiàn)很薄的一圈，火焰稍微大一點，就會齊整的一圈脫落下來，但是中硼硅幾乎不會有這個問題，可能是和材質(zhì)和熔點有關(guān)，其次，在拉絲封口的過程中也會有少量低硼硅安瓿瓶因為預(yù)熱后太脆而導(dǎo)致拉絲鉗整體夾碎。低硼硅安瓿瓶是國內(nèi)特有產(chǎn)物，國外普遍都用的中硼硅安瓿瓶，所以掃吹式的安瓿瓶封口在國外比較受歡迎，但是，越來越多的國內(nèi)藥研單位也發(fā)現(xiàn)了低中硼硅之間的差距，研發(fā)和生產(chǎn)也是直接采用中硼硅了。
